Anschlüsse einer Panel PC Variante

Anschlüsse einer Panel-PC-Variante


Datenanzeige in der Trendansicht

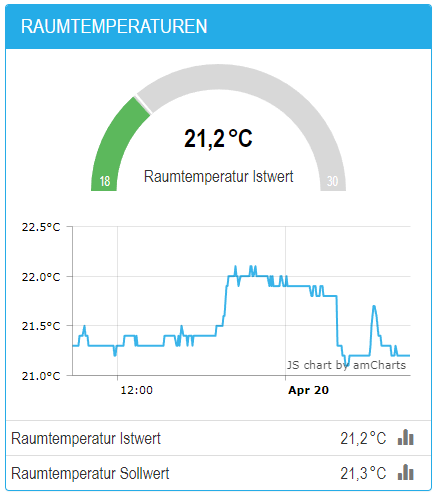

Datenanzeige in der Einzelraumregelung


X-TAIRMINAL

BEDIENGERÄT MIT X-TAIRMINAL SOFTWARE ZUR STEUERUNG, ÜBERWACHUNG UND REGELUNG VON TROX REGELSYSTEMEN

  • 16:9-Touchdisplay (Full HD Widescreen)

  • Bildschirmdiagonale 15,6“ oder 21,5“
  • Vorinstallierte browsergestützte X-TAIRMINAL Software
  • Schnelles Anpassen der Komponenten
  • Projektspezifische Darstellung von TROX Lüftungs- und Brandschutzlösungen
  • Zentrale Darstellung von aktuellen Betriebswerten, Alarmen und Trends


Optionale Ausstattung und Zubehör

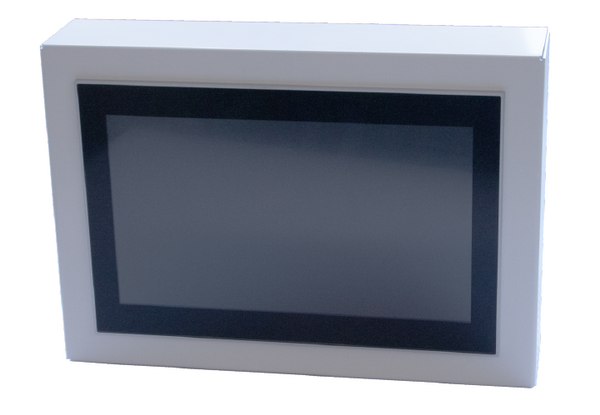

  • Aufputzgehäuse mit Kabeldurchführungsplatte

Produkt in Warenkorb gelegt

Allgemeine Informationen

Anwendung

  • Bediengerät basierend auf Windows 11 Enterprise LTSC 64-Bit-Edition
  • 16:9-Touchdisplay mit PCAP-Mehrfinger-Touchsensor
  • Darstellung von Betriebswerten und Trends von TROX Regelsystemen
  • Änderungen der Betriebsarten und Einflussgrößen unabhängig von Management- und Bedieneinrichtung (MBE)


Überwachung, Steuerung und Regelung von TROX Subsystemen:

  • X-CUBE (Regelung raumlufttechnischer Geräte)
  • X-AIRCONTROL (bedarfsgerechte Raumregelung)
  • TROXNETCOM (Steuerung von Brand- und Rauchschutzsystemen in Klima- und Lüftungsanlagen)
  • FSL/SCHOOLAIR (dezentrale Lüftungslösungen)
  • EASYLAB (System für Laborluftmanagement)


Ausführung

  • Bildschirmdiagonale 15,6"
  • Bildschirmdiagonale 21,5"


Bauteile und Eigenschaften

  • 16:9-Touchdisplay (Full HD Widescreen) mit Glasfront in verschiedenen Displaygrößen
  • Panel-PC mit 128-GB-Speicher (M.2 3D-TLC SATA)
  • Metallgehäuse mit Dichtung und Halteklammern


Inbetriebnahme

Bei Einbau beachten:

  • Dichtung am Displayrand nicht entfernen oder beschädigen (sonst keine Gewährleistung der Schutzklasse IP65)
  • Gewindestift in den Halteklammern mit maximal 0,8 Nm anziehen


Ergänzende Produkte

  • Aufputzgehäuse mit Kabeldurchführungsplatte (optional)

Die verfügbaren Zubehörteile, wie z. B. die Kabeldurchführungsplatte oder das externe Netzteil, sind ebenfalls als Ersatzteile erhältlich. Weitere Informationen können unserer Ersatzteildokumentation/ Ersatzteilpreisliste entnommen werden.

Technische Information

  • FUNKTION
  • TECHNISCHE DATEN
  • ORDER CODE

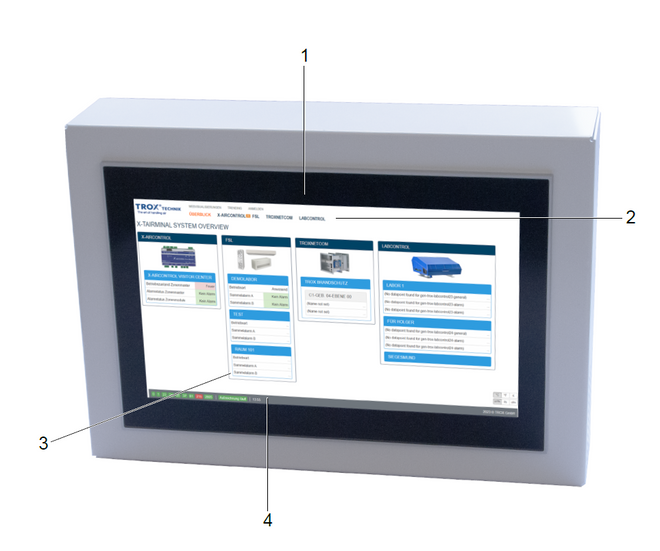

X-TAIRMINAL
1 Touchdisplay
2 Systemauflistung
3 Werteanzeige
4 Verbindungsstatus

Das X-TAIRMINAL besteht aus einem Touchdisplay und einem integrierten Panel-PC mit mitgelieferter X-TAIRMINAL Software. Das Gerät bietet einen Überblick über verschiedene Systeme (XCUBE, X-AIRCONTROL, TROXNETCOM, FSL/SCHOOLAIR, EASYLAB) mit den wichtigsten Betriebswerten. Über die Benutzeroberfläche ist der Zugriff auf die proprietären Webvisualisierungen der einzelnen Systeme möglich. Das Display bietet eine Übersichtsseite mit den Gerätegruppen, und eine Navigationsleiste zur Navigation in die Gerätegruppen mit Anzeige einer Störung in der Gerätegruppe. Die Anzahl der Warnungen (Orange) und Fehler (Rot) in diesem System werden ebenfalls dargestellt. Per Klick auf das Bild oder über die Navigation kommt man zu den Details eines Systems. Pro Systemteilnehmer gibt es dort ein Kästchen mit detaillierteren Informationen als auf der Gesamtübersichtsseite. Durch eine Klick auf das Foto gelangt man zur Detailseite des konkreten Gerätes. Zudem gibt es eine Statuszeile mit Verbindungsstatus zwischen Webserver und Kommunikationsdienst sowie zwischen den einzelnen Systemen. Im Tooltip steht, um welches System es sich handelt. (Rot: keine Verbindung, Grün: Verbindung in Ordnung, Gelb: Simulation nur für Testzwecke). Eine Trendansicht überlässt dem Nutzer eine Auswahl des Zeitraums und verschiedener Datenpunkte (z. B. Außentemperatur). Trends können nach Präferenz in Diagramform angezeigt oder als CSV-Datei heruntergeladen werden. Unter der Trendkonfiguration kann das Messintervall von Datenpunktgruppen eingestellt werden und die Datenaufzeichnung gestartet oder gestoppt werden.

Bildschirmdiagonale

15,6"

21,5"

Auflösung

1920 × 1080 Pixel

1920 × 1080 Pixel

Größe (B × H × T)

399 × 260 × 75 mm

533 × 339 × 75 mm

Versorgungspannung

24 V DC

Leistungsaufnahme

ca. 40 W

ca. 40 W

Displayformat

16:9 (Widescreen)

Touchdisplay

PCAP-Mehrfinger-Touchsensor hinter entspiegeltem, gehärtetem Glas

Gehäuse

Metall

Montage

Querformat, mit Halteklammern

Schutzart

IP65

Panel-PC

variierender Prozessor und RAM: mindestens 4 GB, Speicher: 128 GB

Schnittstellen

2 × Gigabit Ethernet (GbE), USB 3.2

Betriebssystem/Software

Windows 11 IoT ENT. 2021 LTSC / X-TAIRMINAL

XT–CP15/H
|||
123

1 Serie
XT Bediengerät X-TAIRMINAL

2 Display
CP15 Touchdisplay, 15,6" Bildschirmdiagonale
CP21 Touchdisplay, 21,5" Bildschirmdiagonale

3 Zubehör
Keine Eintragung: ohne Zubehör
H mit Aufputzgehäuse
PSU mit Netzteil
HPSU mit Aufputzgehäuse und Netzteil


Downloads

Produktinfos

  • Produktdatenblatt X-TAIRMINAL

    X-TAIRMINAL_PD_2026_03_20_DE_de Produktdatenblatt 15 MB pdf
